TL; DR;

自宅サーバーのObservability基盤としてOpenTelemetryパイプラインを構築しました
複数の役割を持つコレクタにより実システムにも適用可能なスケーラブルなパイプラインを実現しました
特にTarget AllocatorによりPrometheusスクレイピングを重複なくスケール可能にしています

背景

我が家ではKubernetesクラスタを運用しておりObservabilityの仕組みとして、ログにはfluentd・メトリクスにはPrometheus/Grafanaを利用しています（トレースは未使用）。 1年近くこのスタックで運用してきましたが、ツールがばらけていることもあり、あまりログやメトリクスは上手く活用できていませんでした。

最近OpenTelemetryの資格を取ったこともあり、OpenTelemetryを利用してObservability基盤を再検討・構築してみることにしました。

アーキテクチャ

Observability基盤のアーキテクチャの要件は要件としては以下のように考えています。

スケールすること
パイプラインによるデータの変換・変更は集約した形で行えるようにすること
- ログはfluentdのやり方で変換・メトリクスはprometheus側で変換などだと運用負荷が高いので単一の仕組みで行いたい
Kubernetes・ホストの情報をシグナルに付与できること
テレメトリシグナルの保持・可視化を行うバックエンドツールに依存しないこと

これを踏まえ、以下のようなアーキテクチャとしました。

アーキテクチャ

このアーキテクチャの特徴は3種類のOpenTelemetry Collectorを利用している点であり、公式ドキュメントで紹介されているagentとgatewayの組み合わせを参考にしています。また、APM製品やベンダーから公開されているディストリビューションは使わず、OpenTelemetry公式のコレクタを利用することにしています。

agentコレクタ

まず、各ノード・物理マシンに1台ずつ配置するコレクタ（agent）は、各ノード上のPodからのログやノードそのもののメトリクスを収集します。このコレクタで行うテレメトリシグナルの変換はノード固有の情報を付与することのみであり、本格的な変換は行いません。また、agentを配置することによって、アプリケーションは自身のノード上のagentに対してシグナルを送信できるためデータのロスやアプリケーション側のオーバーヘッドを最低限にできます。

gatewayコレクタ

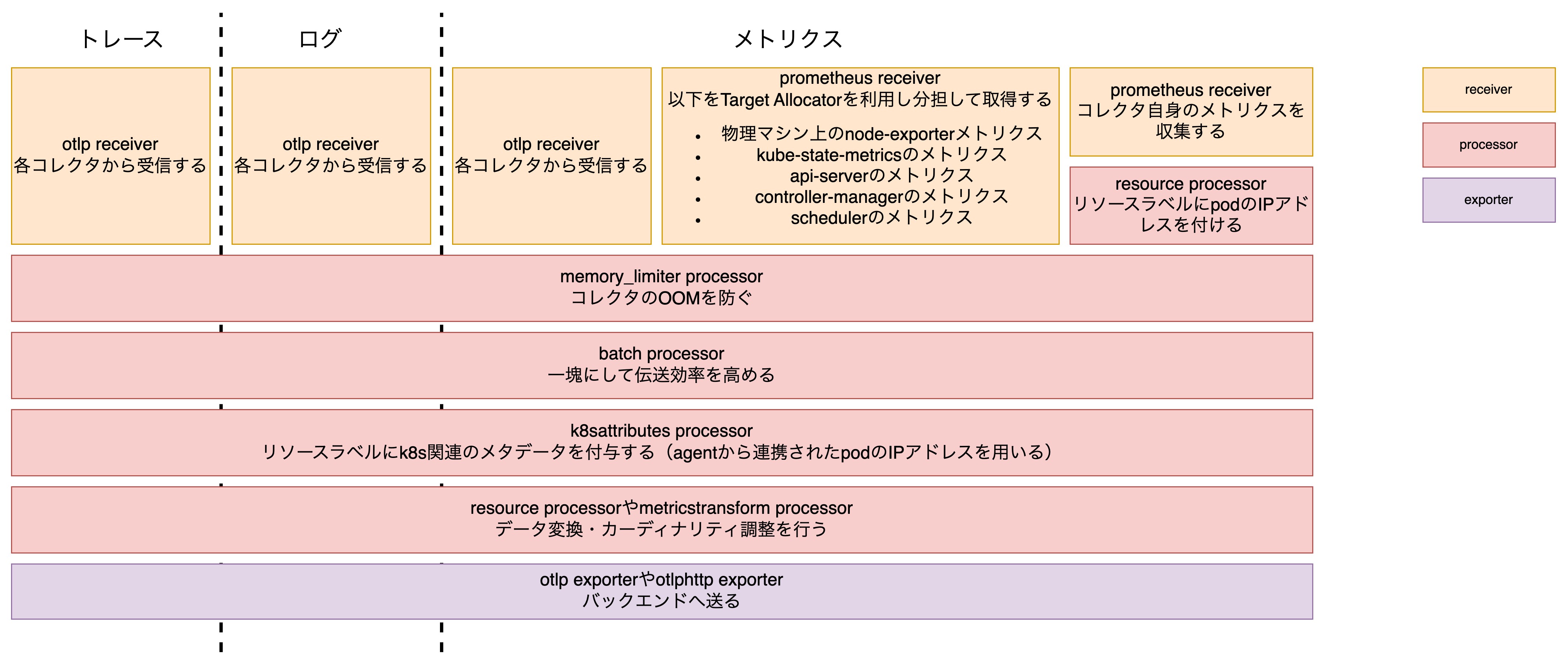

クラスタ内にスケール可能な形で配置するコレクタ（gateway）は、各コレクタからのデータを受け取り、共通して必要な情報の付与や変換を行ったのちにObservabilityバックエンドにデータを送信します。また、prometheusでメトリクスを公開しているアプリケーションに対してはこのコレクタでスクレイプを行います。

gatewayコレクタにおいて重要なことは、クラスタ全体のテレメトリシグナル処理による負荷を考慮してスケーラビリティを確保することです。とはいえ基本的にはコレクタから収集したデータをステートレスに処理するだけであるため、スケールアウトの障壁は高くはありません。ただし例外もあって、その一つがメトリクスのスクレイピングです¹。スクレイピング設定を設定した状態でコレクタをスケールアウトすると、同じターゲットに対して複数のコレクタがスクレイピングを行うことになり、データが重複してしまいます。

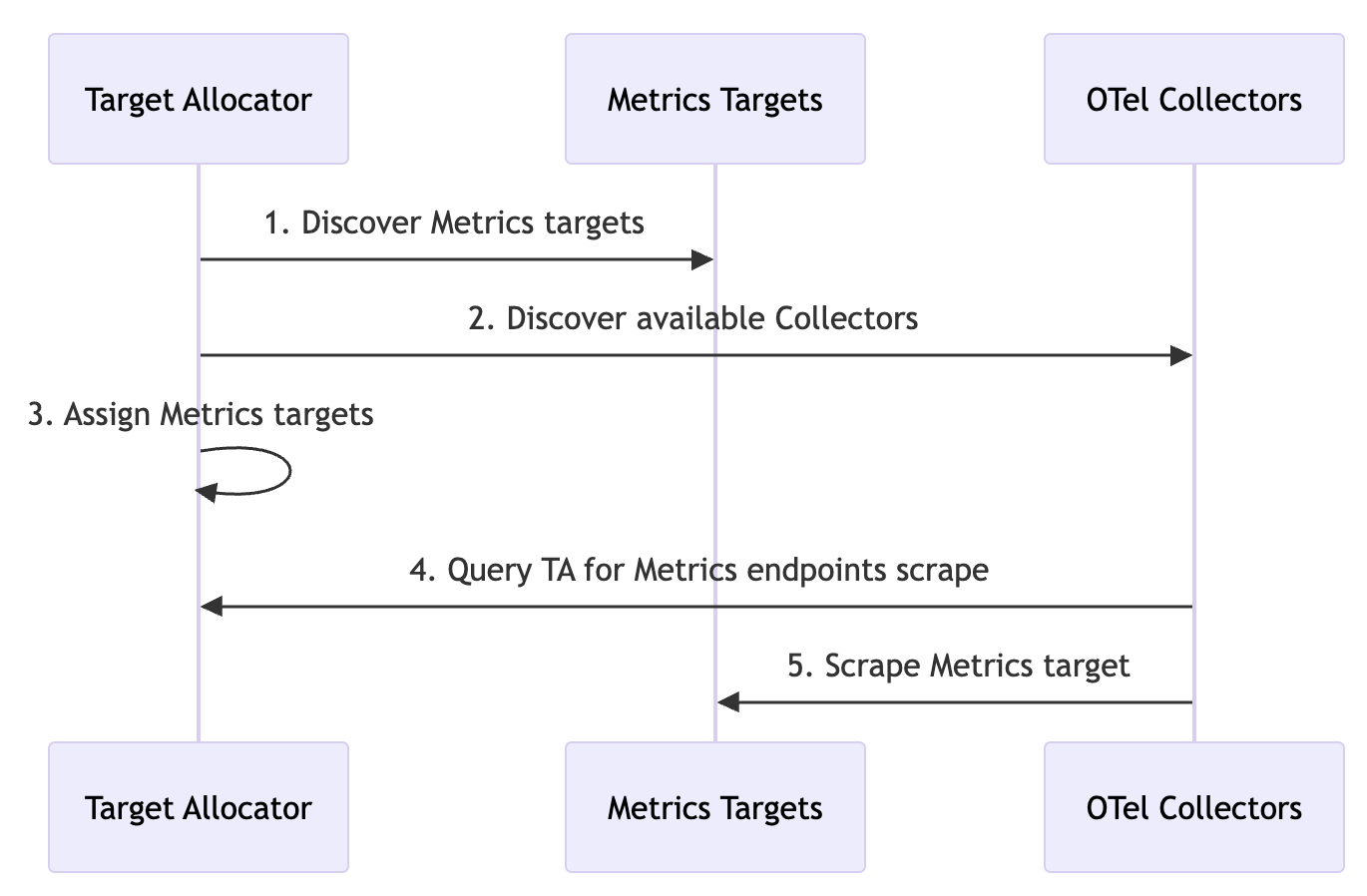

これを防ぐために、OpenTelemetry OperatorによるTarget Allocatorを利用します。 Target Allocatorはあらかじめ取得したいメトリクスのターゲット一覧を取得し、それを各コレクタに割り振ります。各コレクタはTarget Allocatorから自身が担当するターゲットの情報を取得し、それに従ってスクレイピングを行います。

クラスタに1つなコレクタ（clusteragentコレクタ）

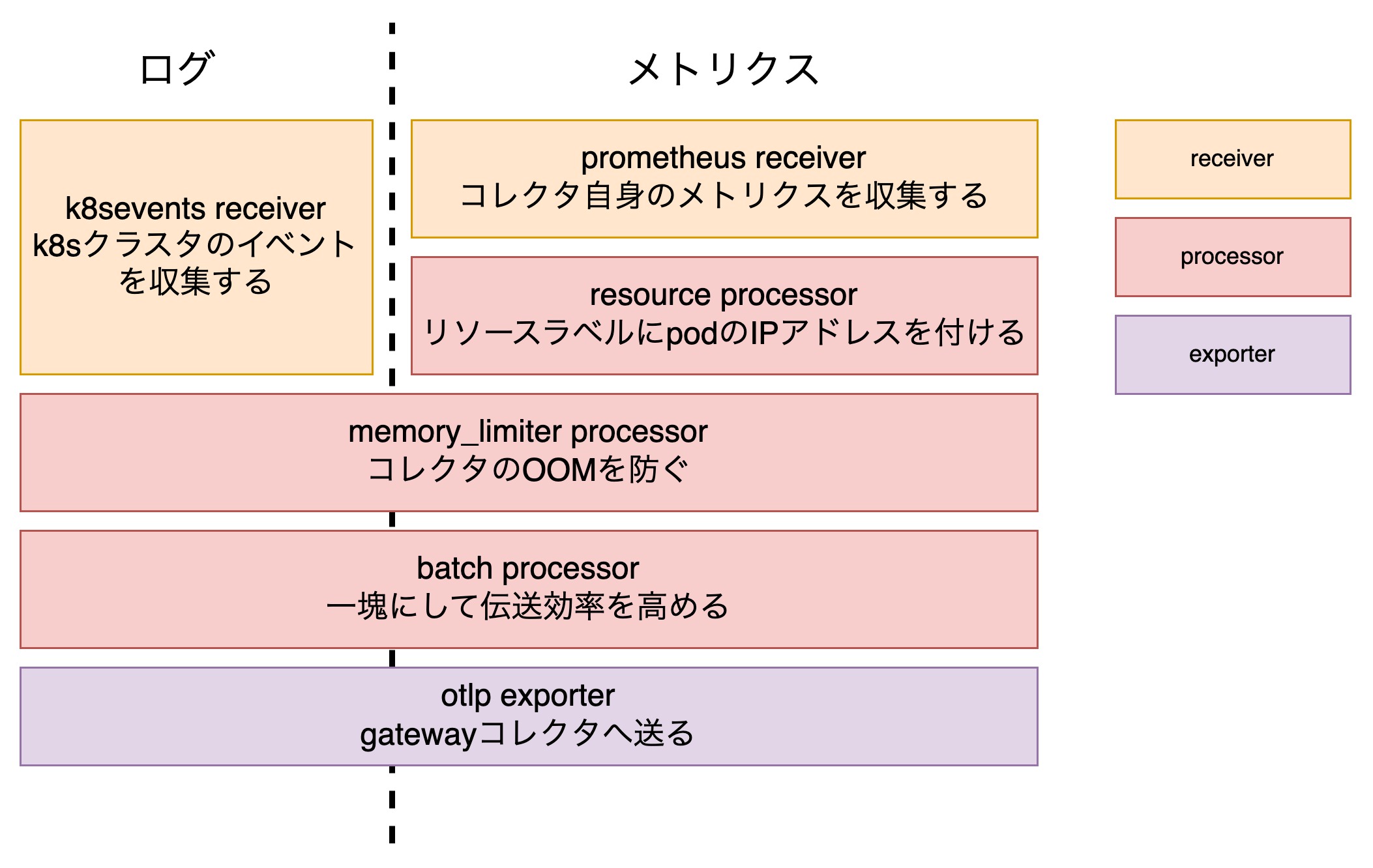

このコレクタはクラスタ全体の情報のうち、gatewayコレクタを使ってスケールする形で取得できない情報を収集します。例えばkubernetesクラスタのイベント情報が該当します。

clusteragentという名前にしていますがこれは公式による命名ではなく、cluster-wideなagentという意味で私が勝手に命名したものです。

構築

OpenTelemetry Collectorをデプロイするにあたっては、OpenTelemetry公式が用意しているOpenTelemetry Operatorを利用します。このOperatorが提供しているOpenTelemetryCollectorというCustom Resourceを利用することで、簡単にOpenTelemetry Collectorをデプロイすることができます。

なおこの記事を書いている時点では、物理マシン上のagentコレクタ・k8sノードのOSログ収集の設定はまだ実装できていません（なので実は最初のアーキテクチャ図は一部未実装）。ただしそれぞれ、

Operatorの代わりにコンテナでデプロイする
取得するログを指定する

というだけで実装でき、パイプラインに多少追加が必要になるだけなので割愛します²。

Operatorのデプロイ

Operatorは公式ドキュメントに従ってマニフェストをapplyしてもいいですしHelm Chartを利用してもいいです。私はArgoCDを利用しているので、Helm Chartを利用してデプロイしました。

Helm Chartでデプロイする場合にはvalues.yamlでコレクタ自体のイメージを指定することができます。今回は下のように、k8sディストrビューションの最新版を指定しました。 contribなど他のディストリビューションやカスタムビルドのコレクタを利用したい場合にはここで指定します。

manager:
  # ...
  collectorImage:
    repository: "otel/opentelemetry-collector-k8s"
    tag: 0.122.1

agentコレクタのデプロイ

agentコレクタ関連のマニフェスト

# agentコレクタ用のServiceAccount
apiVersion: v1
kind: ServiceAccount
metadata:
  namespace: monitoring
  name: agent-collector
---

# agentコレクタ用のClusterRole
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: agent-collector
rules:
  # This is for k8s node resourcedetection processor
  # cf. https://github.com/open-telemetry/opentelemetry-collector-contrib/blob/main/processor/resourcedetectionprocessor/README.md#k8s-node-metadata
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["get", "list"]
  # This is for kubeletstats receiver
  - apiGroups: [""]
    resources: ["nodes/stats"]
    verbs: ["get"]
  # This is for cadvisor job of prometheus receiver
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["watch"]
  - apiGroups:
    - ''
    resources:
      - nodes/proxy
      - nodes/metrics
    verbs:
      - get
---

# agentコレクタ用のClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: agent-collector
subjects:
  - kind: ServiceAccount
    namespace: monitoring
    name: agent-collector
roleRef:
  kind: ClusterRole
  name: agent-collector
  apiGroup: rbac.authorization.k8s.io
---

# agentコレクタ自体のマニフェスト
apiVersion: opentelemetry.io/v1beta1
kind: OpenTelemetryCollector
metadata:
  name: agent
spec:
  mode: daemonset
  serviceAccount: agent-collector

  # This is for running on control plane nodes
  tolerations:
  - key: "node-role.kubernetes.io/control-plane"
    operator: Exists
    effect: NoSchedule
  - key: "node-role.kubernetes.io/master"
    operator: Exists
    effect: NoSchedule

  volumeMounts:
  - name: varlogpods
    mountPath: /var/log/pods
    readOnly: true
  - name: varlibdockercontainers
    mountPath: /var/lib/docker/containers
    readOnly: true
  - name: hostfs
    mountPath: /hostfs
    readOnly: true
    mountPropagation: HostToContainer

  volumes:
  # This is for filelog receiver
  - name: varlogpods
    hostPath:
      path: /var/log/pods
  # This is for filelog receiver
  - name: varlibdockercontainers
    hostPath:
      path: /var/lib/docker/containers
  # This is for hostmetrics receiver
  - name: hostfs
    hostPath:
      path: /

  env:
  - name: K8S_POD_IP
    valueFrom:
      fieldRef:
        apiVersion: v1
        fieldPath: status.podIP
  - name: K8S_NODE_NAME
    valueFrom:
      fieldRef:
        fieldPath: spec.nodeName
  - name: K8S_NODE_IP
    valueFrom:
      fieldRef:
        fieldPath: status.hostIP
  # This is for resource detection from env processor
  - name: OTEL_RESOURCE_ATTRIBUTES
    value: "host.name=$(K8S_NODE_NAME),host.ip=$(K8S_NODE_IP)"
  - name: METRICS_SCRAPE_INTERVAL
    value: "1m"

  config:
    receivers:
      prometheus/self:
        config:
          scrape_configs:
          - job_name: opentelemetry-collector
            scrape_interval: ${env:METRICS_SCRAPE_INTERVAL}
            static_configs:
            - targets:
              - ${env:K8S_POD_IP}:8888
              labels:
                # This label must not be job, because this is not recognized as attribute
                job_label: opentelemetry-collector

      prometheus:
        config:
          scrape_configs:
          - job_name: node-exporter
            scrape_interval: ${env:METRICS_SCRAPE_INTERVAL}
            static_configs:
              - targets:
                  - ${env:K8S_NODE_IP}:9100
                labels:
                  job_label: node-exporter

          # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#cadvisor
          - job_name: cadvisor
            scrape_interval: ${env:METRICS_SCRAPE_INTERVAL}
            bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
            kubernetes_sd_configs:
            - role: node
            relabel_configs:
            - replacement: kubernetes.default.svc.cluster.local:443
              target_label: __address__
            - regex: (.+)
              replacement: /api/v1/nodes/$${1}/proxy/metrics/cadvisor
              source_labels:
                - __meta_kubernetes_node_name
              target_label: __metrics_path__
            - action: replace
              target_label: job_label
              replacement: cadvisor
            - source_labels: [__meta_kubernetes_node_name]
              regex: ${K8S_NODE_NAME}
              action: keep
            scheme: https
            tls_config:
              ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
              insecure_skip_verify: false
              server_name: kubernetes

          # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#kubelet
          - job_name: kubelet
            scrape_interval: ${env:METRICS_SCRAPE_INTERVAL}
            bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
            kubernetes_sd_configs:
            - role: node
            relabel_configs:
            - replacement: kubernetes.default.svc.cluster.local:443
              target_label: __address__
            - regex: (.+)
              replacement: /api/v1/nodes/$${1}/proxy/metrics
              source_labels:
                - __meta_kubernetes_node_name
              target_label: __metrics_path__
            - action: replace
              target_label: job_label
              replacement: kubelet
            - source_labels: [__meta_kubernetes_node_name]
              regex: ${K8S_NODE_NAME}
              action: keep
            scheme: https
            tls_config:
              ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
              insecure_skip_verify: false
              server_name: kubernetes

      # cf. https://opentelemetry.io/docs/platforms/kubernetes/collector/components/#filelog-receiver
      filelog:
        include:
          - /var/log/pods/*/*/*.log
        exclude:
          # Exclude logs from all containers named otel-collector
          - /var/log/pods/*/otel-collector/*.log
        start_at: end
        include_file_path: true
        include_file_name: false
        operators:
          # parse container logs
          - type: container
            id: container-parser

      # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#hostmetrics-receiver
      hostmetrics:
        root_path: /hostfs
        collection_interval: ${env:METRICS_SCRAPE_INTERVAL}
        scrapers:
          cpu:
            metrics:
              system.cpu.time:
                enabled: false
              system.cpu.utilization:
                enabled: true
          load:
          memory:
            metrics:
              system.memory.utilization:
                enabled: true
          paging:
            metrics:
              system.paging.utilization:
                enabled: false
              system.paging.faults:
                enabled: false
          filesystem:
            metrics:
              system.filesystem.utilization:
                enabled: true
          disk:
            metrics:
              system.disk.merged:
                enabled: false
              system.disk.pending_operations:
                enabled: false
              system.disk.weighted_io_time:
                enabled: false
          network:
            metrics:
              system.network.connections:
                enabled: false
          processes:
          process:
            metrics:
              process.cpu.utilization:
                enabled: true
              process.cpu.time:
                enabled: false
            mute_process_name_error: true
            mute_process_exe_error: true
            mute_process_io_error: true
            mute_process_user_error: true

      # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#kubeletstats-receiver
      kubeletstats:
        collection_interval: ${env:METRICS_SCRAPE_INTERVAL}
        auth_type: "serviceAccount"
        endpoint: "https://${env:K8S_NODE_IP}:10250"
        insecure_skip_verify: true
        metrics:
          # This rename cpu utilization to cpu usage
          k8s.node.cpu.utilization:
            enabled: false
          k8s.node.cpu.usage:
            enabled: true
          k8s.pod.cpu.utilization:
            enabled: false
          k8s.pod.cpu.usage:
            enabled: true
          container.cpu.utilization:
            enabled: false
          container.cpu.usage:
            enabled: true


    processors:
      batch: {}

      memory_limiter:
        # This value if from example in the documentation
        # https://github.com/open-telemetry/opentelemetry-collector/blob/main/processor/memorylimiterprocessor/README.md
        check_interval: 1s
        limit_percentage: 80
        spike_limit_percentage: 15

      attributes/job_label_hostmetrics:
        actions:
          - key: job_label
            action: upsert
            value: hostmetrics

      attributes/job_label_kubeletstats:
        actions:
          - key: job_label
            action: upsert
            value: kubeletstats

      # cf. https://opentelemetry.io/docs/platforms/kubernetes/collector/components/#kubernetes-attributes-processor
      k8sattributes:
        # cf. https://github.com/open-telemetry/opentelemetry-collector-contrib/blob/main/processor/k8sattributesprocessor/README.md#as-a-gateway
        passthrough: true

      # cf. https://github.com/open-telemetry/opentelemetry-collector-contrib/blob/main/processor/resourcedetectionprocessor/README.md#k8s-node-metadata
      resourcedetection/k8snode:
        detectors: [k8snode]
        k8snode:
          node_from_env_var: "K8S_NODE_NAME"

      # Because system detector cannot be used in container for host detection, extract from env manually
      resourcedetection/env:
        detectors: [env]

      # This is for pod annotation adding in gateway collector
      resource/append_pod_ip:
        attributes:
          - key: k8s.pod.ip
            action: insert
            value: ${env:K8S_POD_IP}

    connectors:
      routing/metrics_common:
        table:
          - condition: "true"
            pipelines:
              - metrics

    exporters:
      otlp:
        endpoint: gateway-collector:4317
        tls:
          insecure: true

    service:
      pipelines:
        logs:
          receivers:
          - filelog
          processors:
          - memory_limiter
          - batch
          - k8sattributes
          - resourcedetection/k8snode
          - resourcedetection/env
          exporters:
          - otlp

        metrics/hostmetrics:
          receivers:
            - hostmetrics
          processors:
            - attributes/job_label_hostmetrics
          exporters:
            - routing/metrics_common

        metrics/kubeletstats:
          receivers:
            - kubeletstats
          processors:
            - attributes/job_label_kubeletstats
          exporters:
            - routing/metrics_common

        metrics/self:
          receivers:
            - prometheus/self
          processors:
            - resource/append_pod_ip
          exporters:
            - routing/metrics_common

        metrics:
          receivers:
          - routing/metrics_common
          - prometheus
          processors:
          - memory_limiter
          - batch
          - k8sattributes
          - resourcedetection/k8snode
          - resourcedetection/env
          exporters:
          - otlp
      telemetry:
        metrics:
          readers:
          - pull:
              exporter:
                prometheus:
                  host: ${env:K8S_POD_IP}
                  port: 8888

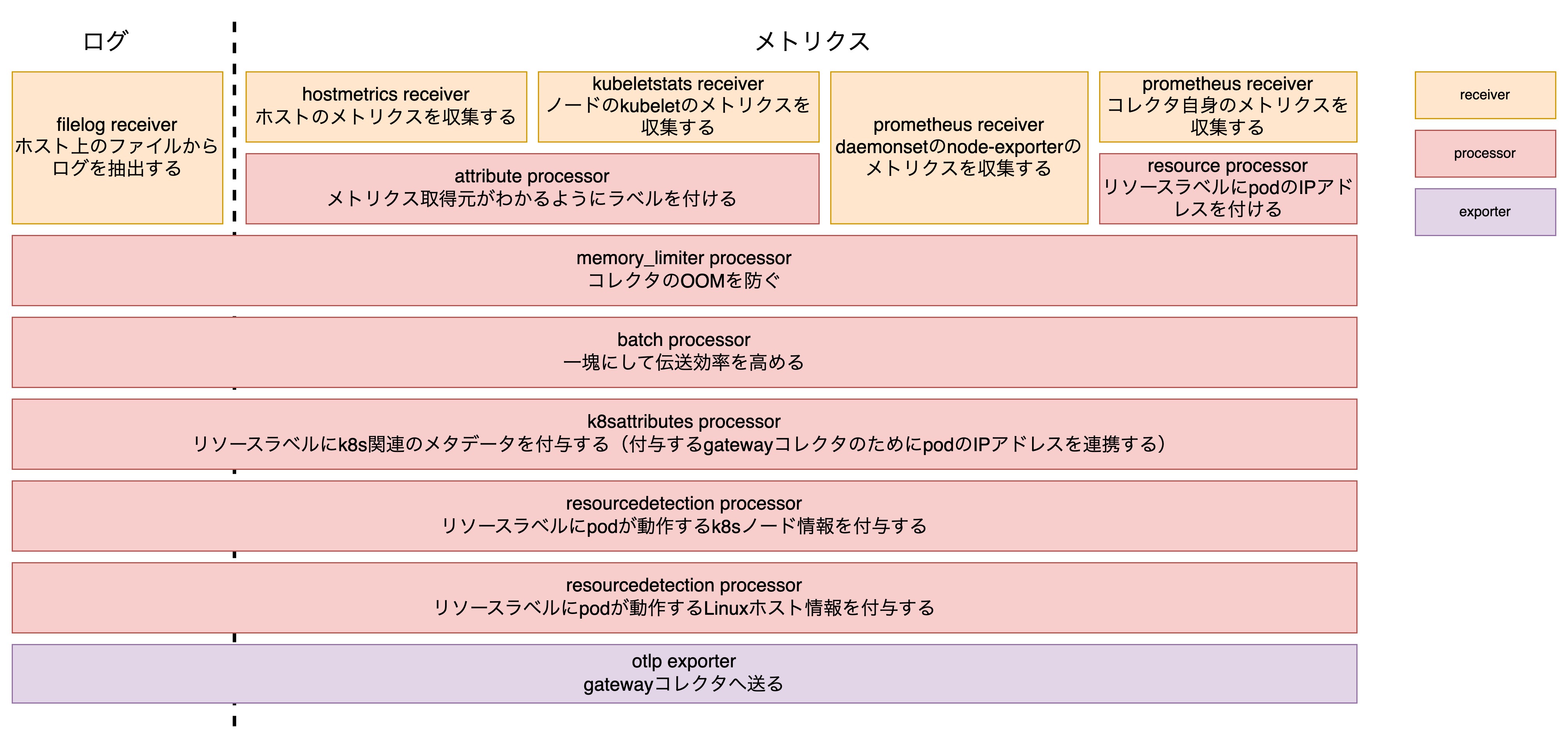

一つ一つの設定を説明していると長くなるので、マニフェスト自体は折りたたみますが、agentコレクタのパイプラインは以下のようになっています。

このアーキテクチャにおいてagentコレクタはノードの情報を付与することに徹しているため、そのためのprocessorが連なっています。

基本的にはやっていることはシンプルですが、k8sattributes processorは説明がないとわかりにくいので説明をします。

processorの設定自体は下のように非常にシンプルとなっており、実際にagentコレクタではpodのIPアドレスを付与することしか行っていません。

k8sattributes:
  passthrough: true

というのも、公式ドキュメントにあるように、gateway/agent形式でパイプラインを構築する場合には全コレクタがメタデータ付与のためにAPIサーバーにアクセスして高負荷になるのを避けるために以下の2つのどちらかの設定が推奨されているためです。

agentコレクタにおいて自ノードに関するメタデータのみにアクセスするようにフィルタリングする
実際にAPIサーバーにアクセスしメタデータを付与するのはgatewayコレクタのみにする
- gatewayではpodのIPアドレスが不明なためagentコレクタはpodのIPを連携する

今回はgatewayコレクタをスケーラブルにするといってもagentよりは数が少ない見込みなこと、gatewayでまとめて行えばキャッシュなどが効いたりするかもという期待から後者を採用しました。

gatewayコレクタのデプロイ

gatewayコレクタ関連のマニフェスト

# gatewayコレクタ用のServiceAccount
apiVersion: v1
kind: ServiceAccount
metadata:
  namespace: monitoring
  name: gateway-collector
---

# gatewayコレクタ用のClusterRole
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: gateway-collector
rules:
  # This is for k8sattributes processor
  # cf. https://opentelemetry.io/docs/platforms/kubernetes/collector/components/#kubernetes-attributes-processor
  - apiGroups:
      - ''
    resources:
      - 'pods'
      - 'namespaces'
    verbs:
      - 'get'
      - 'watch'
      - 'list'
  - apiGroups:
      - 'apps'
    resources:
      - 'replicasets'
    verbs:
      - 'get'
      - 'list'
      - 'watch'
  - apiGroups:
      - 'extensions'
    resources:
      - 'replicasets'
    verbs:
      - 'get'
      - 'list'
      - 'watch'
  # This rule is for apiserver job of prometheus receiver
  # cf. https://sysdig.jp/blog/monitor-kubernetes-api-server/
  - nonResourceURLs:
    - /metrics
    verbs:
    - get
---

# gatewayコレクタ用のClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: gateway-collector
subjects:
  - kind: ServiceAccount
    namespace: monitoring
    name: gateway-collector
roleRef:
  kind: ClusterRole
  name: gateway-collector
  apiGroup: rbac.authorization.k8s.io
---

# gatewayコレクタのTarget Allocator用のServiceAccount
apiVersion: v1
kind: ServiceAccount
metadata:
  namespace: monitoring
  name: gateway-target-allocator
---

# gatewayコレクタのTarget Allocator用のClusterRole
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: gateway-target-allocator
rules:
  # This is for target allocation of kube-state-metrics
  - apiGroups:
      - ''
    resources:
      - 'pods'
    verbs:
      - 'list'
      - 'watch'
  # This is for target allocation of api-server
  - apiGroups:
      - ''
    resources:
      - 'endpoints'
      - 'services'
    verbs:
      - 'list'
      - 'watch'
---

# gatewayコレクタのTarget Allocator用のClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: gateway-target-allocator
subjects:
  - kind: ServiceAccount
    namespace: monitoring
    name: gateway-target-allocator
roleRef:
  kind: ClusterRole
  name: gateway-target-allocator
  apiGroup: rbac.authorization.k8s.io
---

# gatewayコレクタ自体のマニフェスト
apiVersion: opentelemetry.io/v1beta1
kind: OpenTelemetryCollector
metadata:
  name: gateway
spec:
  # Deployment mode does not support target allocator
  mode: statefulset
  targetAllocator:
    enabled: true
    serviceAccount: gateway-target-allocator


  serviceAccount: gateway-collector

  env:
  - name: K8S_POD_IP
    valueFrom:
      fieldRef:
        apiVersion: v1
        fieldPath: status.podIP
  - name: METRICS_SCRAPE_INTERVAL
    value: "1m"

  config:
    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: ${env:K8S_POD_IP}:4317

      prometheus/self:
        config:
          scrape_configs:
          - job_name: opentelemetry-collector
            scrape_interval: "${env:METRICS_SCRAPE_INTERVAL}"
            static_configs:
            - targets:
              - ${env:K8S_POD_IP}:8888
              labels:
                # This label must not be job, because this is not recognized as attribute
                job_label: opentelemetry-collector

      prometheus:
        config:
          global:
            # Currently, target allocator config seems not to recognize environment variables
            # cf. https://github.com/open-telemetry/opentelemetry-operator/issues/2257
            scrape_interval: "1m"
          scrape_configs:

          - job_name: node-exporter
            dns_sd_configs:
              - type: SRV
                names:
                - _node-exporter._tcp.lab.kotaro7750.net
            relabel_configs:
            - action: replace
              target_label: job_label
              replacement: node-exporter

          # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#kube-state-metrics
          - job_name: kube-state-metrics
            kubernetes_sd_configs:
            - role: pod
            relabel_configs:
            - action: keep
              regex: kube-state-metrics
              source_labels:
              - __meta_kubernetes_pod_label_app_kubernetes_io_name
            - action: replace
              target_label: job_label
              replacement: kube-state-metrics

          # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#apiserver
          - job_name: apiserver
            kubernetes_sd_configs:
            - role: endpoints
              namespaces:
                names:
                  - default
            scheme: https
            tls_config:
              ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
              insecure_skip_verify: false
            bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
            relabel_configs:
            - action: keep
              regex: default;kubernetes;https
              source_labels:
              - __meta_kubernetes_namespace
              - __meta_kubernetes_service_name
              - __meta_kubernetes_endpoint_port_name
            - action: replace
              source_labels:
              - __meta_kubernetes_namespace
              target_label: namespace
            - action: replace
              source_labels:
              - __meta_kubernetes_service_name
              target_label: service
            - action: replace
              target_label: job_label
              replacement: apiserver

          # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#controller-manager
          - job_name: controller-manager
            metrics_path: /metrics
            kubernetes_sd_configs:
            - role: endpoints
            scheme: https
            tls_config:
              ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
              insecure_skip_verify: false
            bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
            relabel_configs:
            - action: keep
              regex: default;kubernetes;https
              source_labels:
              - __meta_kubernetes_namespace
              - __meta_kubernetes_service_name
              - __meta_kubernetes_endpoint_port_name
            - action: replace
              source_labels:
              - __meta_kubernetes_namespace
              target_label: namespace
            - action: replace
              source_labels:
              - __meta_kubernetes_pod_name
              target_label: pod
            - action: replace
              source_labels:
              - __meta_kubernetes_service_name
              target_label: service
            - action: replace
              target_label: job_label
              replacement: controller-manager

          # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#scheduler
          - job_name: scheduler
            kubernetes_sd_configs:
            - role: endpoints
            scheme: https
            tls_config:
              ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
              insecure_skip_verify: true
            bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
            relabel_configs:
            - action: keep
              regex: default;kubernetes;https
              source_labels:
              - __meta_kubernetes_namespace
              - __meta_kubernetes_service_name
              - __meta_kubernetes_endpoint_port_name
            - action: replace
              source_labels:
              - __meta_kubernetes_namespace
              target_label: namespace
            - action: replace
              source_labels:
              - __meta_kubernetes_service_name
              target_label: service
            - action: replace
              target_label: job_label
              replacement: scheduler

    processors:
      batch: {}
      memory_limiter:
        # This value if from example in the documentation
        # https://github.com/open-telemetry/opentelemetry-collector/blob/main/processor/memorylimiterprocessor/README.md
        check_interval: 1s
        limit_percentage: 80
        spike_limit_percentage: 15

      # cf. https://opentelemetry.io/docs/platforms/kubernetes/collector/components/#kubernetes-attributes-processor
      # k8s attributes processor on gateway collector can be used when pod ip is received from agent collector
      # cf. https://github.com/open-telemetry/opentelemetry-collector-contrib/blob/main/processor/k8sattributesprocessor/README.md#as-a-gateway
      k8sattributes:
        auth_type: 'serviceAccount'
        extract:
          metadata: # extracted from the pod
            - k8s.namespace.name
            - k8s.pod.name
            - k8s.pod.start_time
            - k8s.pod.uid
            - k8s.deployment.name
            - k8s.daemonset.name
            - k8s.statefulset.name
            - k8s.cronjob.name
            - k8s.job.name
            - k8s.node.name
        pod_association:
          - sources: # First try to use the value of the resource attribute k8s.pod.ip
              - from: resource_attribute
                name: k8s.pod.ip
          - sources: # Then try to use the value of the resource attribute k8s.pod.uid
              - from: resource_attribute
                name: k8s.pod.uid
          - sources: # If neither of those work, use the request's connection to get the pod IP.
              - from: connection

      resource/append_pod_ip:
        attributes:
          - key: k8s.pod.ip
            action: insert
            value: ${env:K8S_POD_IP}

      resource/delete_pod_ip:
        attributes:
        - key: k8s.pod.ip
          action: delete

      resource/append_environment_info:
        attributes:
        - key: k8s.cluster.name
          value: lab-production
          action: upsert
        - key: deployment.environment.name
          value: production
          action: upsert

      resource/new_relic:
        attributes:
        - key: newrelicOnly
          action: upsert
          value: 'true'
        - key: service.name
          action: delete
        - key: service_name
          action: delete

      # This is for NewRelic
      # cf. https://github.com/newrelic/helm-charts/blob/master/charts/nr-k8s-otel-collector/collector.md#processors
      metricstransform/k8s_cluster_info:
        transforms:
        - include: kubernetes_build_info
          action: update
          new_name: k8s.cluster.info

      # This is for NewRelic
      metricstransform/kube_pod_status_phase:
        transforms:
          - include: 'kube_pod_container_status_waiting'
            match_type: strict
            action: update
            new_name: 'kube_pod_container_status_phase'
            operations:
            - action: add_label
              new_label: container_phase
              new_value: waiting
          - include: 'kube_pod_container_status_running'
            match_type: strict
            action: update
            new_name: 'kube_pod_container_status_phase'
            operations:
            - action: add_label
              new_label: container_phase
              new_value: running
          - include: 'kube_pod_container_status_terminated'
            match_type: strict
            action: update
            new_name: 'kube_pod_container_status_phase'
            operations:
            - action: add_label
              new_label: container_phase
              new_value: terminated

      # This is for NewRelic
      metricstransform/hostmetrics_cpu:
        transforms:
          - include: system.cpu.utilization
            action: update
            operations:
              - action: aggregate_labels
                label_set:
                # Only exclude cpu attribute
                - state
                - host_ip
                - k8s_node_uid
                - host_name
                - k8s_node_name
                - job_label
                - k8s_cluster_name
                - deployment_environment_name
                aggregation_type: mean
          - include: system.paging.operations
            action: update
            operations:
              - action: aggregate_labels
                label_set: [ direction ]
                aggregation_type: sum

    exporters:
      otlp/signoz:
        endpoint: 172.16.1.59:4317
        tls:
          insecure: true
      otlphttp/new_relic:
        endpoint: https://otlp.nr-data.net:4318
        headers:
          api-key: "1e249af1eea27fa5ee8304a883a86f14FFFFNRAL"

    connectors:
      routing/metrics_common:
        table:
          - condition: "true"
            pipelines:
              - metrics

      routing/metrics_per_backend:
        table:
          - condition: "true"
            pipelines:
              - metrics/new_relic

      routing/logs_per_backend:
        table:
          - condition: "true"
            pipelines:
              - logs/new_relic

      routing/traces_per_backend:
        table:
          - condition: "true"
            pipelines:
              - traces/new_relic

    service:
      pipelines:
        traces:
          receivers: [otlp]
          processors:
          - memory_limiter
          - batch
          - k8sattributes
          - resource/delete_pod_ip
          - resource/append_environment_info
          exporters:
          - routing/traces_per_backend

        traces/new_relic:
          receivers:
          - routing/traces_per_backend
          processors:
          - resource/new_relic
          exporters:
          - otlp/signoz
          # - otlphttp/new_relic

        logs:
          receivers: [otlp]
          processors:
          - memory_limiter
          - batch
          - k8sattributes
          - resource/delete_pod_ip
          - resource/append_environment_info
          exporters:
          - routing/logs_per_backend

        logs/new_relic:
          receivers:
          - routing/logs_per_backend
          processors:
          - resource/new_relic
          exporters:
          - otlp/signoz
          # - otlphttp/new_relic

        metrics/self:
          receivers:
            - prometheus/self
          processors:
            - resource/append_pod_ip
          exporters:
            - routing/metrics_common

        metrics:
          receivers:
          - otlp
          - prometheus
          - routing/metrics_common
          processors:
          - memory_limiter
          - batch
          - k8sattributes
          - resource/delete_pod_ip
          - resource/append_environment_info
          exporters:
          - routing/metrics_per_backend

        metrics/new_relic:
          receivers:
          - routing/metrics_per_backend
          processors:
          - resource/new_relic
          - metricstransform/k8s_cluster_info
          - metricstransform/kube_pod_status_phase
          - metricstransform/hostmetrics_cpu
          exporters:
          - otlp/signoz
          # - otlphttp/new_relic

      telemetry:
        metrics:
          readers:
          - pull:
              exporter:
                prometheus:
                  host: ${env:K8S_POD_IP}
                  port: 8888

今回のパイプラインでもっとも複雑なのがgatewayコレクタです。そのため、画像でも多少省略している部分があります。

gatewayコレクタのパイプライン

gatewayコレクタにおいて重要な点は以下の3つです。

kubernetesのメタデータを実際に付与している
バックエンドに応じてデータを変換する
Target Allocatorを利用してスケーラブルにしている

1つ目に関しては、agentコレクタの部分でも説明したように、k8sattributes processorによるAPIサーバーに対する負荷を考慮してgatewayコレクタでまとめてメタデータを付与しているというものです。

2つ目に関しては、各バックエンド（このマニフェストではNewRelicを想定）に応じてデータの変換を行うというものです。製品によっては必要なメタデータやメトリクスが異なりますが、実際にバックエンドに送る直前にデータの変換を行うことでバックエンドの仕様変更・追加に柔軟に対応できるようにしています。また、コストの観点からもそれぞれに応じてメトリクスを減らしたりラベルのカーディナリティを減らすことでコスト削減も可能にします³。

3つ目については次のセクションで説明します。

clusteragentコレクタのデプロイ

clusteragentコレクタ関連のマニフェスト

# clusteragentコレクタ用のServiceAccount
apiVersion: v1
kind: ServiceAccount
metadata:
  namespace: monitoring
  name: clusteragent-collector
---

# clusteragentコレクタ用のClusterRole
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: clusteragent-collector
rules:
  # This is for k8s_events receiver
  # cf. https://github.com/open-telemetry/opentelemetry-collector-contrib/tree/main/receiver/k8seventsreceiver
  - apiGroups:
    - ""
    resources:
    - events
    - namespaces
    - namespaces/status
    - nodes
    - nodes/spec
    - pods
    - pods/status
    - replicationcontrollers
    - replicationcontrollers/status
    - resourcequotas
    - services
    verbs:
    - get
    - list
    - watch
  - apiGroups:
    - apps
    resources:
    - daemonsets
    - deployments
    - replicasets
    - statefulsets
    verbs:
    - get
    - list
    - watch
  - apiGroups:
    - extensions
    resources:
    - daemonsets
    - deployments
    - replicasets
    verbs:
    - get
    - list
    - watch
  - apiGroups:
    - batch
    resources:
    - jobs
    - cronjobs
    verbs:
    - get
    - list
    - watch
  - apiGroups:
      - autoscaling
    resources:
      - horizontalpodautoscalers
    verbs:
      - get
      - list
      - watch
---

# clusteragentコレクタ用のClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: clusteragent-collector
subjects:
  - kind: ServiceAccount
    namespace: monitoring
    name: clusteragent-collector
roleRef:
  kind: ClusterRole
  name: clusteragent-collector
  apiGroup: rbac.authorization.k8s.io
---

# clusteragentコレクタ自体のマニフェスト
apiVersion: opentelemetry.io/v1beta1
kind: OpenTelemetryCollector
metadata:
  name: clusteragent
spec:
  mode: deployment
  serviceAccount: clusteragent-collector
  # This collector is for cluster-wide telemetry but not scalable with target allocator, so replicas must be 1 for avoiding duplication
  replicas: 1

  env:
  - name: K8S_POD_IP
    valueFrom:
      fieldRef:
        apiVersion: v1
        fieldPath: status.podIP
  - name: METRICS_SCRAPE_INTERVAL
    value: "1m"

  config:
    receivers:
      k8s_events: {}

      prometheus:
        config:
          scrape_configs:
          - job_name: opentelemetry-collector
            scrape_interval: ${env:METRICS_SCRAPE_INTERVAL}
            static_configs:
            - targets:
              - ${env:K8S_POD_IP}:8888
              labels:
                # This label must not be job, because this is not recognized as attribute
                job_label: opentelemetry-collector

    processors:
      batch: {}
      memory_limiter:
        # This value if from example in the documentation
        # https://github.com/open-telemetry/opentelemetry-collector/blob/main/processor/memorylimiterprocessor/README.md
        check_interval: 1s
        limit_percentage: 80
        spike_limit_percentage: 15

      # This is for pod annotation adding in gateway collector
      resource/append_pod_ip:
        attributes:
          - key: k8s.pod.ip
            action: insert
            value: ${env:K8S_POD_IP}


    exporters:
      otlp:
        endpoint: gateway-collector:4317
        tls:
          insecure: true

    connectors:
      routing/metrics_common:
        table:
          - condition: "true"
            pipelines:
              - metrics

    service:
      pipelines:
        logs:
          receivers: [k8s_events]
          processors:
          - memory_limiter
          - batch
          exporters: [otlp]

        metrics/prometheus:
          receivers:
            - prometheus
          processors:
            - resource/append_pod_ip
          exporters:
            - routing/metrics_common

        metrics:
          receivers:
          - routing/metrics_common
          processors:
          - memory_limiter
          - batch
          exporters: [otlp]

      telemetry:
        metrics:
          readers:
          - pull:
              exporter:
                prometheus:
                  host: ${env:K8S_POD_IP}
                  port: 8888

アーキテクチャセクションで記載したようにclusteragentコレクタではTarget Allocatorを利用できないが重複を避けたいシグナルを取得しています。そのためdeploymentのレプリカ数は1にしています。

パイプラインとしては非常にシンプルで、k8sevents receiverでk8sのイベントを取得するのみを担当しています。 k8sのイベントを1つのコレクタで取得している時点でスケールしないのでは？と思うかもしれませんが、メトリクスと比較すると軽量である見込みが高いためこのような構成としています⁴。

clusteragentコレクタのパイプライン

Target AllocatorによるPrometheusスクレイプ分散

今回のアーキテクチャでもっとも重要な部分ともいえるのが、gatewayコレクタのTarget Allocatorによるprometheusメトリクスの分担スクレイプです。これにより、メトリクスの重複なしにコレクタをスケールすることが可能になります。

公式ドキュメントから引用した以下の図に示すように、Target Allocatorがスクレイプ対象のメトリクスを各コレクタに割り振り、各コレクタがそれを参照してスクレイプすることで分担を可能にしています。 Target Allocatorの仕組み（公式ドキュメントから引用）

何やら複雑な仕組みですが、実際に行う必要のある設定は以下のようにyamlに数行各程度であり、スクレイプ設定自体はTarget Allocatorを使わない場合と全く同じです。

spec:
  # deploymentモードはTarget Allocatorを利用できないので注意
  mode: statefulset
  targetAllocator:
    enabled: true
    serviceAccount: gateway-target-allocator

なお、公式ドキュメントにはデバッグの方法が書かれており、Target Allocatorに対し実際に分担されたターゲットを参照することができます。

実際に参照した例が下で、apiサーバーへのスクレイプは1つ目のレプリカに割り振られ、kube-state-metricsへのスクレイプはもう一つのレプリカに割り振られていることがわかります。

// あらかじめTarget AllocatorのServiceに対してport-forwardしておく
// kubectl port-forward svc/otelcol-targetallocator -n opentelemetry 8080:80

// curl localhost:8080/jobs
{
  "apiserver": {
    "_link": "/jobs/apiserver/targets"
  },
  "kube-state-metrics": {
    "_link": "/jobs/kube-state-metrics/targets"
  }
  // ...
}

// curl localhost:8080/jobs/apiserver/targets
{
  "gateway-collector-0": {
    "_link": "/jobs/apiserver/targets?collector_id=gateway-collector-0",
    "targets": [
      {
        "targets": [
          "172.16.1.7:6443"
        ],
        "labels": {
          "__address__": "172.16.1.7:6443",
          "__meta_kubernetes_endpoint_port_name": "https",
          // ...
          "__meta_kubernetes_service_name": "kubernetes"
        }
      }
    ]
  },
  "gateway-collector-1": {
    "_link": "/jobs/apiserver/targets?collector_id=gateway-collector-1",
    "targets": []
  }
}
// curl localhost:8080/jobs/kube-state-metrics/targets
{
  "gateway-collector-0": {
    "_link": "/jobs/kube-state-metrics/targets?collector_id=gateway-collector-0",
    "targets": []
  },
  "gateway-collector-1": {
    "_link": "/jobs/kube-state-metrics/targets?collector_id=gateway-collector-1",
    "targets": [
      {
        "targets": [
          "10.0.1.251:8080"
        ],
        "labels": {
          "__address__": "10.0.1.251:8080",
          "__meta_kubernetes_namespace": "monitoring",
          "__meta_kubernetes_pod_container_id": "containerd://46c6a053c90e445464ac3d3ef41b5039ffba591c145976dc50ad3e8ee2269a0d",
          // ...
          "__meta_kubernetes_pod_uid": "285e7b4e-8b28-4a6d-8a32-d1ba302eeba9"
        }
      }
    ]
  }
}

なお、今回は利用していませんが、Target AllocatorはPrometheus OperatorのCustom Resourceを参照する機能も持っています。

可視化による確認

実際にデプロイした後は、Observabilityバックエンドにデータを送信して可視化してみます。今回はNewRelicとSigNozを利用してみました⁵。

実際に活用するためにはそれぞれに応じてデータの変換を調整する必要がありますが、同じパイプラインで異なるバックエンドにデータを送信することができています。

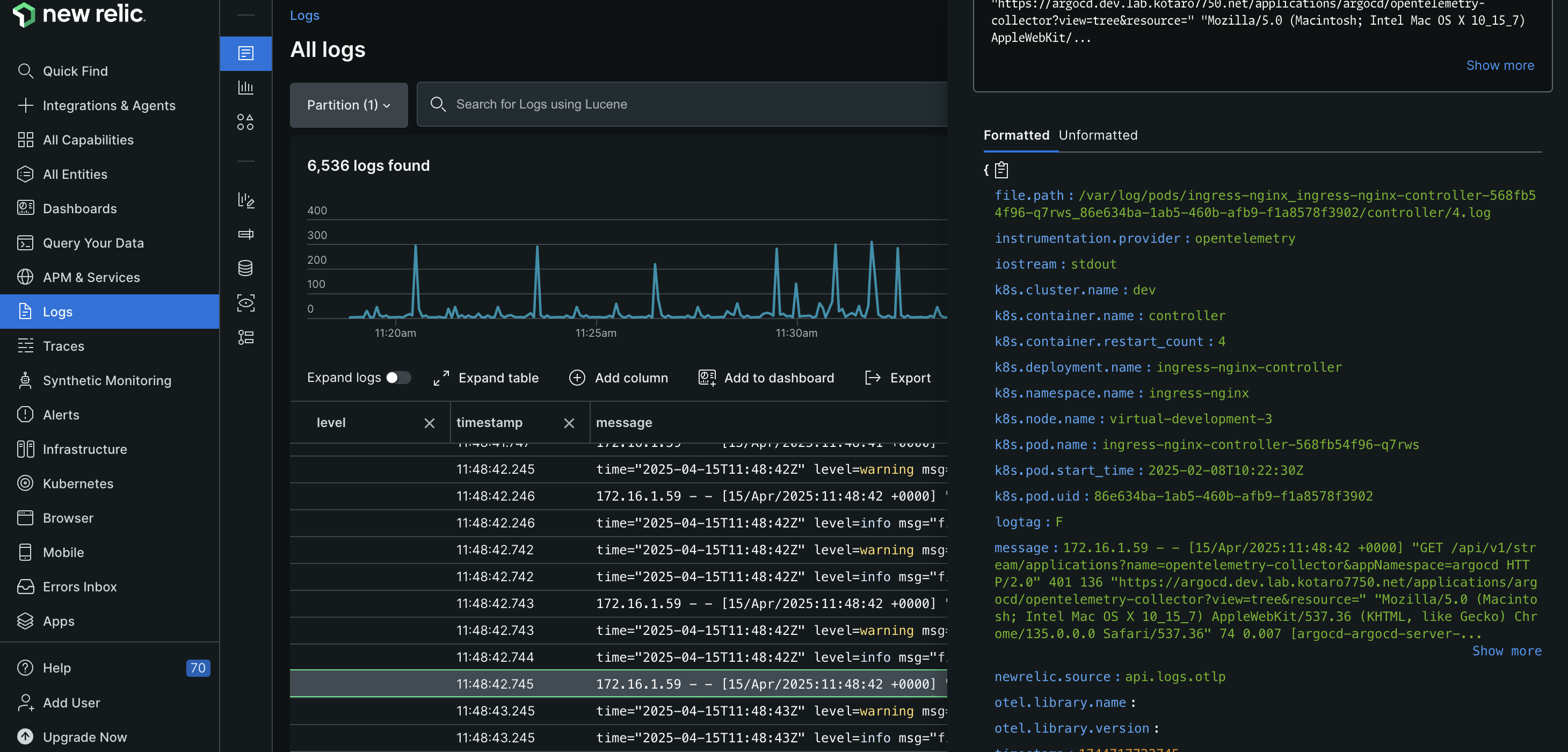

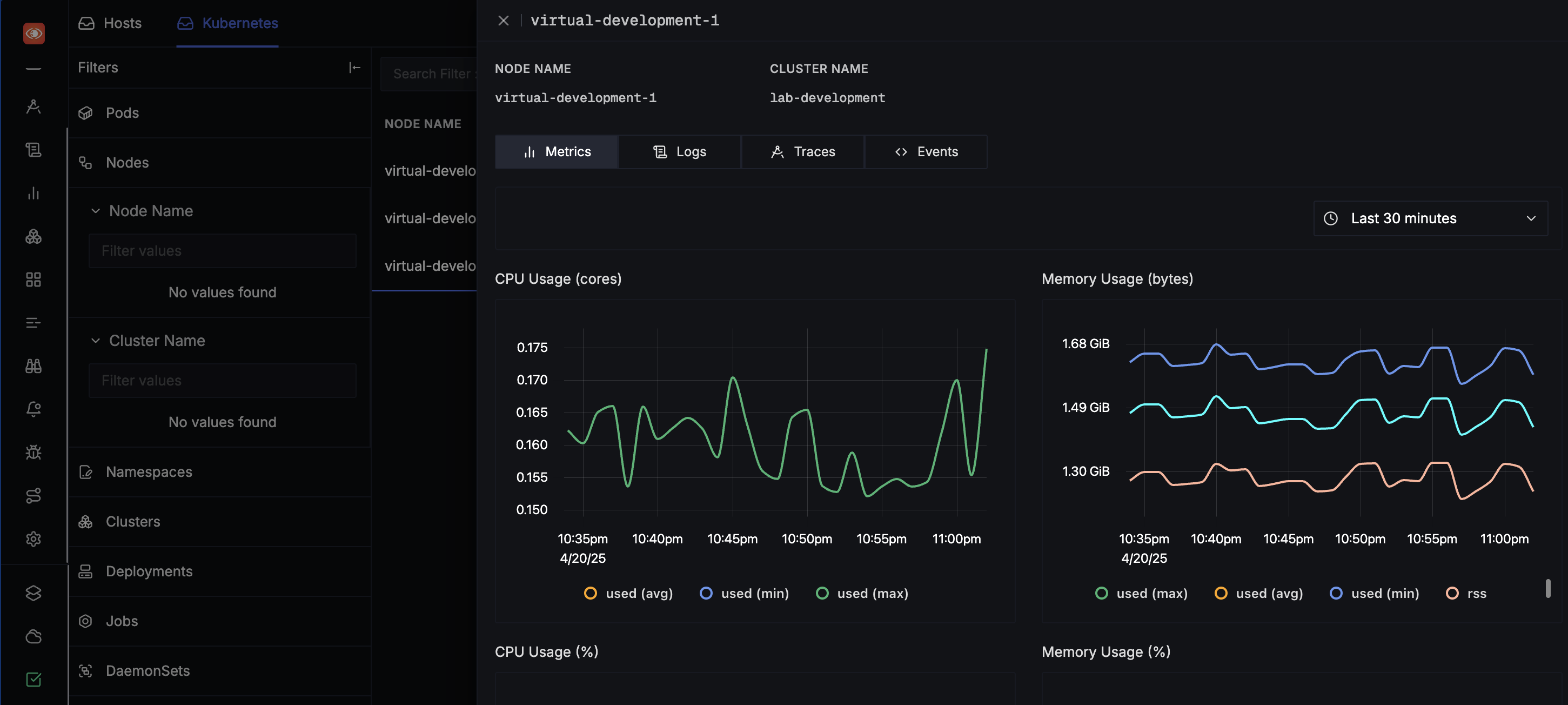

NewRelicによる可視化 SigNozによる可視化

まとめ

この記事では、自宅サーバー環境に統一的・スケーラブルなObservabilityパイプラインを構築しました。

今後はこのアーキテクチャをベースに、Observabilityの強化を図っていきたいです。

その他にはtail baseサンプリング（特定の条件を満たすトレーススパンのみをサンプルする機能）があります。これを行うためには同じトレースIDを持つスパンを同じコレクタで処理する必要があります。この記事では紹介しませんが、これを実現する手段としてload-balancing-exporterを利用することができます。 ↩
割愛とお茶を濁していますが実際には記事を書いている時に気づきました。特に前者は自分の場合ちゃんとAnsibleプレイブックを書かないといけなく、労力の割に話題としては重要ではないということもあり先に記事を書いています。そのうち別記事として追加するかも。 ↩
この設定はNewRelicのドキュメントを参考にしていますが、必要十分なメトリクス・カーディナリティの調整は検証しきれていないので、あくまでも参考程度にしてください。 ↩
とはいえ全くもってスケールできないわけではなく、取得対象のnamespaceを分担すればスケールが可能です。ただしその場合対象のnamespaceの指定を行う必要があり、特に何も考えないと別々の設定ファイルを使うことに繋がるためやるにしても何らかの仕組みがないと運用が面倒になります。 ↩
SigNozはDatadogよりもコスト効率が良いと謳っているOSSのAPMツールで、OpenTelemetryネイティブを標榜しており、docker composeで簡単に立ち上げられるため検証には便利です。 ↩

スケーラブルなOpenTelemetry CollectorパイプラインをKubernetes上に構築する

TL; DR;

背景

アーキテクチャ

agentコレクタ

gatewayコレクタ

クラスタに1つなコレクタ（clusteragentコレクタ）

構築

Operatorのデプロイ

agentコレクタのデプロイ

gatewayコレクタのデプロイ

clusteragentコレクタのデプロイ

Target AllocatorによるPrometheusスクレイプ分散

可視化による確認

まとめ

Footnotes
